Шалаши XXI века
Домики на живых деревьях люди строят тысячелетия, здания из лесоматериалов – не меньше. Но вот создавать несущие конструкции из деревьев, продолжающих расти, научились не столь уж давно. Тем интереснее самое крупное биоинженерное сооружение такого рода, выросшее недавно в немецком местечке Вальд-Руештеттен, что расположено близ Боденского озера.
«Стройботаники» из Штутгарта
Одна из ранних работ немецких новаторов, предвестившая взлет строительной ботаники, это «Световая башня» (Lichtturm) 2006 года, которая зеленеет в частном саду в Хартенхолме близ Гамбурга. Lichtturm насчитывает в высоту 4,5 метра. Новая башня, появившаяся летом 2009-го, вдвое выше и еще не закончила свой рост. Удивить мир сочетанием эстетики и экологичности живых растений со строго запрограммированной силовой структурой искусственного по сути сооружения решили молодые архитекторы: Фердинанд Людвиг (Ferdinand Ludwig), главный автор данного проекта, и его напарники Оливер Сторц (Oliver Storz) и Ханнес Швертфегер (Hannes Schwertfeger) из Института основ современной архитектуры и дизайна университета Штутгарта (IGMA). Эти трое являются также основателями «Общества развития строительной ботаники» (Entwicklungsgesellschaft fur Baubotanik), под эгидой которого и выполнялась работа. «Мостки» (Der Steg), Вальд-Руештеттен (Wald-Ruhestetten), – первый проект наших героев, который появился под грифом Baubotanik. Стартовал он в марте 2005 года, а финишировал в сентябре 2008-го.
Lichtturm
Архитектурные объекты можно выращивать
Пользуясь оригинальной методикой, немецкие умельцы возвели «Стройботаническую башню» (Baubotanik-Tower или, в немецком оригинале, Baubotanik- Turm) – самое высокое сооружение, созданное из живых и продолжающих расти деревьев. И если баопаб использовал в своих интересах естественное мегадупло в древнем баобабе, немецкие изобретатели решили подчинить себе сам процесс развития живой конструкции. Baubotanik-Turm – это почти 9- метровый колосс (по меркам, разумеется, живых башен или всяких выращенных из кустарника беседок), законченный только вчерне. Площадь его основания составляет восемь квадратных метров.
Еще в 2005 году выращивать дома предложили американские ученые. Но они не были первыми. Идея-то витала в воздухе. Ведь простые приемы управления ростом посадок давно известны в садово-парковом искусстве. Их развитие привело в свое время к появлению арборскульптур, среди которых можно встретить целые живые шатры и беседки, живые кресла и просто фантасмагорические фигуры. Вообще же искусство придавать деревьям желаемую форму (Tree shaping), к которому относятся такие направления, как бонсай и художественная стрижка – топиар, кажется, просто готовая основа для строительной технологии.
Baubotanik-Turm
Ключ к живым зданиям
На деле все оказалось сложнее. «Деревья не хотят становиться стенами», – говорит Людвиг. Выращивание нарисованных архитектором линий в некотором смысле идет против природного стремления деревьев расти хаотично (или, если угодно, по образу фракталов) и во все доступные стороны. К тому же если вы хотите получить высокую башню из живых древесных стволов, вам придется ждать много лет, пока саженцы не вымахают хотя бы до третьего этажа. Или есть способ перехитрить естественный ход вещей? Немецкие новаторы нашли, что ключом к живым зданиям может стать известная садоводам техника прививания, позволяющая получить единый организм из нескольких отдельных растений. В основе Baubotanik-Turm – целых двести молодых белых (серебристых) ив Salix alba, которые позже должны срастись в единое многоствольное дерево причудливой сетчатой формы.
Der Steg
Несущий остов из саженцев
Принцип построения зеленой башни Людвиг называет Pflanzenaddition – добавление посадок. Согласно этому принципу, схема строительства Baubotanik-Turm была такова. Фердинанд и его друзья взяли пару сотен годовалых саженцев ив – тонкие прутики всего в пару метров длиной. Для придания будущей башне желаемой формы они возвели из металлических труб временные строительные леса. У их подножия прямо в грунт была высажена первая партия ив. Остальная армия растений разместилась на нескольких этажах башни в кадках, заполненных землей. В финале все саженцы должны соединиться в единое целое и довольствоваться только теми корнями, что лежат в земле. Как видно, растущим деревьям не просто придают желаемую форму. Из живых саженцев фактически собирают несущий каркас, подпитывая корни верхних деревьев из временных кадушек. Наклоняя саженцы в нужную сторону и скрепляя их, немецкие архитекторы сформировали диагональную решетку – будущий несущий каркас башни. При этом путем прививания они добились сращивания тонких стволов в точках пересечения. Так была заложена основа конструкции, хотя, как оказалось, главные проблемы были впереди.

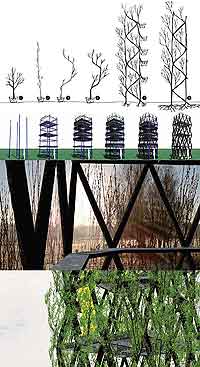

Принцип построения зеленой башни
Проблемы решаются
Изобретатели обнаружили, что существует риск удушения саженцев крепежом, сделанным из оцинкованной стали, который после начала роста стволов мешает прохождению древесного сока. Так что архитекторам-ботаникам пришлось тщательно управлять ростом деревьев и создавать так называемые перепускные участки, чтобы все саженцы остались живыми.
Другой проблемой оказалась нагрузка на саженцы. Точнее, отсутствие таковой: ивы ведь висят в металлическом каркасе. Выяснилось, что в таких условиях деревца не очень-то желают укреплять свои стволы. Поэтому немецкие архитекторы добавили в башню систему лебедок и противовесов, которые под управлением компьютера периодически создают знакопеременные нагрузки на тонкие живые прутья. От этого последние только интенсивнее стали, так сказать, полнеть. «Вдобавок деревья не хотят формировать двухмерные структуры, – поясняет Сторц, – так что мы должны заставить их подчиняться придуманным нами правилам».
Через несколько весен ивы должны, во-первых, основательно окрепнуть, чтобы оказаться способными нести полезный груз (платформы этажей). А главное – всем им суждено сформировать единое живое тело со сквозным прохождением сока снизу доверху. Тогда новаторы смогут удалить из башни кадки с землей, обрезать корни всех верхних ив, а далее постепенно разобрать металлические леса. Башня останется стоять, опираясь только на собственные стволы и выпивая влагу только из почвы «под ногами».
Сращивание стволов между собой
Интерес велик, поддержка есть
Такой подход к построению зданий немцы считают переходом от уже известной арборскульптуры к настоящей арборархитектуре – науке, позволяющей создавать сравнительно высокие сооружения из живых деревьев. Если данная технология найдет хоть какое-то применение в больших городах, наши душные каменные джунгли станут чуточку чище, а также интереснее и приятнее на вид. А в том, что строительная ботаника работает, ее авторы убедились не только на примере высоченной Baubotanik-Turm. В нескольких немецких городках уже растут более скромные сооружения, созданные Entwicklungsgesellschaft fur Baubotanik.
Да и интерес к проекту проявляется большой. У молодых архитекторов появились не только первые заказчики, но и немало партнеров, взявших на себя те или иные стороны общего фронта – от теории до конкретных монтажных работ на площадке.
Уместно отметить, что работу трех архитекторов поддерживали профессора Герд де Бруйн (Gerd de Bruyn) из IGMA и Томас Спек (Thomas Speck) из ботанического сада университета Фрайбурга (Botanischer Garten der Universitat Freiburg), специалист по биомеханике растений, и ряд других ученых. Спонсировало проект несколько компаний, а облик живой башни вырисовывался при участии скульпторов Корнелиуса и Сюзанны Хакенбрахт (Cornelius, Susanne Hackenbracht) из студии Neue Kunst am Ried.
Возведение Baubotanik-Turm
Процесс идет
Официальное открытие Baubotanik-Turm намечено на 19 сентября 2009 года, но работа на этом не закончится. Entwicklungsgesellschaft fur Baubotanik намерено использовать башню как долговременный эксперимент, призванный выявить все тонкости роста такого сооружения до его зрелого состояния, когда полную нагрузку от этажей примут на себя окрепшие стволы ив, а металлические подпорки будут окончательно удалены. По оценке немецких архитекторов-революционеров, на это уйдет от пяти до десяти лет.
Первая двухэтажная структура, выполненная Людвигом и его друзьями по технологии Baubotanik, это Vogelbeobachtungsstation – «Станция наблюдения за птицами» в муниципальном парке Вальдкирхена (Waldkirchen), выращенная из белой ивы в 2006-2007 годах. Второй этаж эллиптической в плане башни находится на высоте 2,7 метра. На нем могут находиться до десяти человек. Сверху сооружение защищает от дождя легкая крыша, расположенная на высоте шести метров. Еще несколько работ «стройботаников»: сестры «Световой башни» ростом уже под шесть метров, живущие на острове Майнау (Mainau) на Боденском озере (они выращены по заказу департамента окружающей среды земли Баден-Вюртемберг); павильоны, построенные в Юберлингене (Uberlingen) по заказу местного банка, и во Фрайбурге (Freiburg im Breisgau) – для местного ботанического сада. В ближайших планах немецких архитекторов – новые проекты. Например, они хотят построить по аналогичной методике павильон для выставок и концертов в Штутгарте. Сооружение, уже получившее имя Satellite, будет насчитывать площадь в 120 квадратных метров.
Станция наблюдения за птицами
Наука, скрещенная с искусством
Во что все это может вылиться – предсказать сложно. Скажем, если немецкие новаторы сетуют на трудности ухаживания за живыми стенами уже во время строительства, что же будет при эксплуатации такого здания? Но, с другой стороны, строительная ботаника – всего лишь логичное развитие тех приемов, которые древние люди применяли еще при возведении шалашей. Шалаши XXI века могут теперь цвести и менять свою окраску по сезону. Они могут давать не только тень. Представим, что в качестве стройматериала архитекторы используют фруктовые деревья. Фантастика? Нет. Всего лишь наука, скрещенная с искусством.
По материалам интернет-журнала MEMBRANA (www.membrana.ru) подготовил Дмитрий ЖУКОВ
