Ветроэнергетика Беларуси
Беларусь не располагает собственными топливно-энергетическими ресурсами (ТЭР). Лишь 15% собственных ТЭР покрывают потребности страны, остальные 85% импортируются — в основном из России. В последние годы наблюдается постоянный рост цен на топливо и импортируемую электроэнергию. Этот рост будет иметь место и далее до достижения мировых цен. В связи с этим для Беларуси чрезвычайно важно включать в топливно-энергетический баланс вторичные энергоресурсы и возобновляемые источники энергии, одним из которых является ветер.
Ветроэнергетика, как и любая отрасль хозяйствования, должна обладать тремя обязательными компонентами, обеспечивающими ее функционирование:
1) ветроэнергетическими ресурсами, 2) ветроэнергетическим оборудованием, 3) развитой ветротехнической инфраструктурой.
1. Для ветроэнергетики Беларуси энергетический ресурс ветра практически неограничен. В стране имеется развитая централизованная электросеть и большое количество свободных площадей, не занятых субъектами хозяйственной деятельности. Поэтому размещение ветроэнергетических установок (ВЭУ) и ветроэлектрических станций (ВЭС) обусловливается только грамотным размещением ветроэнергетической техники на пригодных для этого площадях.
2. Возможности приобретения зарубежной ветротехники весьма ограничены вследствие отсутствия достаточного выбора именно того оборудования для ВЭУ и ВЭС, которое соответствует климатическим условиям Беларуси, а также мощного противодействия ответственных административных работников от официальной энергетики.
3. Отсутствие инфраструктуры по проектированию, внедрению и эксплуатации ветротехники и, соответственно, практического опыта и квалифицированных кадров можно преодолеть только в ходе активного сотрудничества с представителями развитой ветроэнергетической инфраструктуры зарубежья.
Темпы увеличения суммарной мощности ВЭУ и ВЭС в мире имеют тенденцию к быстрому росту. Так, суммарная мощность всех ВЭС планеты в 2001 г. составила 24,35 ГВт, а к концу 2006 г. — уже более 74 ГВт и продолжает иметь неуклонную тенденцию к увеличению. Европейская ассоциация ветроэнергетики (EWEA) пересмотрела планы роста установленных ветроэнергетических мощностей в Европе к 2010 г. от прежней цифры в 40 ГВт до 60 ГВт. На Европу приходится около 70% мировых ветровых мощностей, наибольшая часть которых расположена в Германии, Испании и Дании. В странах Европы в зависимости от ветровых потоков ветроэнергетические мощности имеют следующее базирование:
— внутриконтинентальное (ВЭС и единичные ВЭУ размещаются внутри континента);
— прибрежное (ВЭС размещаются вблизи или вдоль морского берега);
— морское (ВЭС размещаются в открытом море неподалеку от побережья).
Поскольку характеристики ветра внутри континента отличаются от характеристик ветра прибрежных зон и вблизи побережья, характеристики соответствующих ВЭУ (начальная скорость вращения, скорость достижения номинальной мощности и др.) также разнятся. Так, хорошо зарекомендовавшие себя в эксплуатации ВЭУ внутриконтинентального базирования ряда немецких фирм начинают работу со скоростей ветра 3,0-4,0 м/с и достигают номинальной мощности при скоростях 10-13 м/с. Следовательно, освоение ветроэнергетики в Беларуси необходимо вести, ориентируясь на ВЭУ зарубежного производства внутриконтинентального базирования. Карта зонального распределения среднегодовых фоновых скоростей ветра в Беларуси приведена нарисунке.

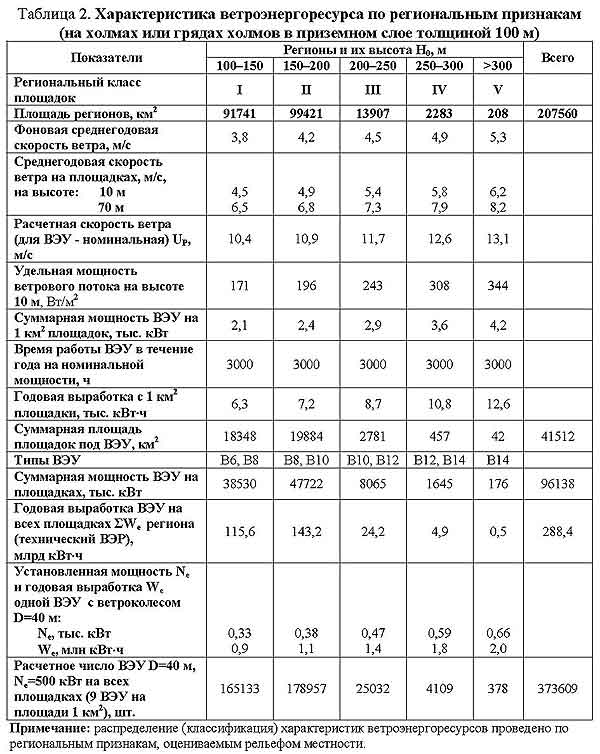

Согласно мировой практике, типоряд ВЭУ В12 и В14 по номинальной мощности соответствует диапазону от 1 кВт до 1,5 МВт. При этом ВЭУ В12 для континентального базирования в Европе обладают диапазоном номинальной рабочей скорости ветра в центре ветродвигателя от 12 до 14 м/с, а ВЭУ В14 прибрежного и морского базирования имеют такую номинальную скорость более 14 м/с. Определен также типоряд ВЭУ В6, В8, В10 на соответствие ветровым климатическим зонам, характерным для равнинно-холмистой местности. Для типоряда ВЭУ В6, В8, В10 на уровне оси ветродвигателя номинальная рабочая скорость ветра соответственно распределяется в диапазонах 6-8 м/с, 8-10 м/с и 10-12 м/с. Работы по оценке технического ветроэнергетического ресурса Беларуси выполнены совместно НПГП «Ветромаш», РУП «Белэнергосетьпроект» и Госкомитетом по гидрометеорологии (таблица 1). Сведения о ветроэнергетических ресурсах Беларуси изложены в отчетах по научно-исследовательским работам и в публикациях, использованных при формировании Ветроэнергетического кадастра, который включает:
— информационный банк данных о ветроэнергетических характеристиках на территории Беларуси;
— информационную базу данных с программным обеспечением для расчетов ветроэнергоресурсов на территориях и оценки ветроэнергетического потенциала конкретной ВЭУ в конкретном месте ее внедрения;
— Ветроэнергетический атлас, содержащий набор карт размещения ветротехники В12 и В14 континентального базирования на отдельных территориях Беларуси и паспорта точек (площадок) преимущественного внедрения ветротехники;
— временные руководящие документы по применению, созданию, сертификации, строительству и эксплуатации ветротехники;
— временное руководство по оценке ветровых режимов по требованиям ветроэнергетики на период 2005-2020 гг.

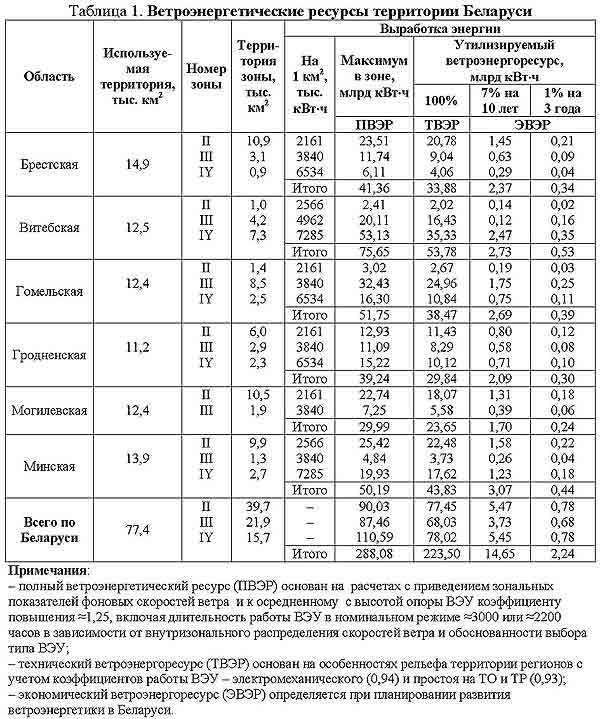

Гарантированная выработка утилизируемой энергии ветра с 7% территории Беларуси составит 14,65 млрд кВт(ч. Использование же зон с повышенной активностью ветра гарантирует выработку энергии ВЭУ до 6,5-7,5 млрд кВт(ч с окупаемостью затрат в течение 5-7 лет. Абстрактные сведения о территориальном распределении ветроэнергоресурсов, способствующие планированию развития ветроэнергетики в Беларуси, дополнены разработкой комплекта карт и паспортизацией возвышений (таблица 2). Эти карты, являясь основной частью Ветроэнергетического атласа Беларуси, в достаточной мере обосновывают по региональным признакам возможности практической реализации возведения ВЭУ и ВЭС на территориях страны в целом и каждой области.
Для первоначального этапа развития ветроэнергетики Беларуси определены 1840 площадок для строительства как одиночных ВЭУ, так и ВЭС с потенциалом более 200 млрд кВт(ч. Выявленные на территории Беларуси площадки под ветроэнергетику — это, в основном, гряды холмов высотой от 20 до 80 м с фоновой скоростью ветра 5 м/с и более, на которых можно возвести от 5 до 20 ВЭУ. Каждому внедрению должно предшествовать детальное обследование места строительства ВЭУ. Невыполнение условий по результатам обследований приведет к значительным ошибкам в оценке выработки энергии. При выборе конкретных образцов ВЭУ необходимо дополнительно учитывать ряд факторов, связанных с величиной фактического ветроэнергетического ресурса в месте непосредственного размещения ВЭУ. К таким факторам относятся: абсолютная высота местности, высота возвышения площадок и их открытость, отдаленность предполагаемого места размещения ВЭУ от потребителя и особенно от линий электропередачи, в т.ч. от трансформаторных подстанций и т.п. Выборочные обследования зон опытной эксплуатации ветротехнического оборудования на территории Беларуси показали, что при оптимальном выборе строительной площадки для возведения ВЭУ (на возвышениях и открытой местности, на берегах водных массивов и т.п.) окупаемость ВЭУ при среднегодовой скорости ветра 6-8 м/с укладывается в срок около 5 лет. Наиболее эффективно обеспечивается использование современной зарубежной ветротехники на территориях зон со среднегодовыми фоновыми скоростями не ниже 4,5 м/с на холмистом рельефе. К таким регионам относятся: возвышенные районы большей части севера и северо-запада Беларуси, центральная зона Минской области включая прилегающие с запада районы, Витебская возвышенность. Местами на обследуемых территориях возможно обнаружение не выявленной ранее энергоэффективной холмистости, а также других энергоэффективных площадок для строительства не только мощных ВЭУ, но и ВЭС (например, в продуваемых долинах большой протяженности, вблизи крупных водных массивов, на высоких откосах и т.п.).
Исходя из ветроэнергетического потенциала только в Минской области насчитывается 1076 строительных площадок под размещение на каждой от 3 до 10 ВЭУ континентального базирования мощностью до 1000 кВт. Среднегодовая выработка только 10% этих ВЭУ в статистическом распределении времени работы в номинальном режиме от 2500 до 3300 часов в год на срок эксплуатации установок составляет около 2676 млн кВт(ч. Соответственно среднегодовая экономия жидкого топлива составит более 800 тыс. тонн. Сроки окупаемости капитальных вложений в ветротехнику сопоставимы со сроками окупаемости малых гидроэлектростанций, парогазовых и газо-мазутных электростанций и значительно ниже данных сроков для угольных, атомных и дизельных электростанций. По завершении срока окупаемости затраты на эксплуатацию ВЭУ неизмеримо ниже аналогичных затрат для электростанций, работающих на жидком, газообразном, твердом и ядерном топливе, т.к. не нуждаются в поставках ископаемых источников энергии. Следует учитывать, что ветроэнергетическая отрасль за счет каждой ВЭУ начинает вырабатывать энергию немедленно после монтажа и при этом не требует гигантских единовременных капитальных вложений, также как и концентрированных вложений при заменах по завершении сроков эксплуатации каждой отдельной ВЭУ. Основными препятствиями к развитию ветроэнергетики в Беларуси как путем внедрения зарубежной ветротехники континентального базирования, так и посредством организации производства собственных ВЭУ остаются проблемы финансирования работ по созданию ВЭУ и ВЭС, тарифной и налоговой политики, отсутствия льгот при закупке и эксплуатации ветроэнергетического оборудования, стандартизации и сертификации продукции.
Литература
1. Рекомендации по определению климатических характеристик ветроэнергетических ресурсов. «Госкомгидромет СССР — ГГО им. А.И. Воейкова» и НПО «Ветроэн». Ленинград: Гидрометеоиздат, 1989.
2. НИР №12488 «Методические указания по обоснованию и разработке схемы размещения площадок под ветроэнергетические установки на территории Республики Беларусь», руководитель к.т.н. Пекелис В.Г., Минск, НИПИ «Белэнергосетьпроект», 1995.
3. НИР 06.4.1 «Формирование информационного банка данных по ветроэнергетическому потенциалу в зонах предполагаемого внедрения ветроустановок», руководитель к.т.н. Шадурский Г.П.; ГНТП тема «Жилищно-коммунальное хозяйство», Минск, НПГП «Ветромаш», 1998.
4. Лаврентьев Н.А., Жуков Д.Д. Белорусская ветроэнергетика — реалии и перспективы//Энергия и менеджмент, №3 и 4, 2002.
5. Лаврентьев Н., Жуков Д. Основные виды возобновляемой энергии. Потенциал Беларуси //Энергетика и ТЭК», №7, 2003.
В.Г. ПЕКЕЛИС, «Белэнергосетьпроект», Н.А. ЛАВРЕНТЬЕВ, Международная академия экологии, Г.Г. КАМЛЮК, Госкомгидромет Беларуси, Минск
Этот доклад был сделан на международном семинаре «Проблемы и перспективы развития возобновляемой энергетики в Республике Беларусь», проведенном в рамках 7-й международной научной конференции «Сахаровские чтения 2007 года: экологические проблемы XXI века» на базе Международного государственного экологического университета им. А.Д. Сахарова (Минск, 17-18 мая 2007 г.).
