«Умные машины» для всех видов строительства
Строительные машины, разработанные немецкой фирмой "Putzmeister AG", позволяют решить различные задачи, возникающие при строительстве, начиная от бетонирования обычных конструкций и заканчивая устройством зеленых крыш.

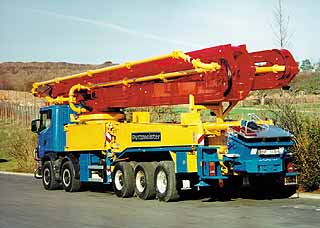

Новый бетононасос Grossmast-Betonpumpe М 55
Появление этой машины расширило возможности бетононасосов с высотными мачтами. Бетонаносос Grosmast-Betonpumpe М 55 оснащен четырехчастной бетонораспределительной мачтой, которая складывается при помощи шарниров. Такая конструкция мачты позволяет рабочему, обслуживающему машину, устанавливать верх мачты непосредственно на ту высоту, где производится бетонирование. Благодаря точно продуманной конструкции мачты подача бетона возможна даже при ее нахождении в сложенном состоянии. Следует также отметить, что она сконструирована с учетом требований, предъявляемых к строительству конструкций с большим весом, и стандартов безопасности при выполнении работ по бетонированию.
Фирмой "Putzmeister AG" производится несколько разновидностей бетононасосов Grosmast-Betonpumpe М 55. В классическом варианте машина предусматривает дополнительную функцию фазы обратного движения бетона. Стандарты безопасности эксплуатации машины достигаются за счет работы специальной системы OSS. Так, система автоматически ограничивает угол поворота бетонораспределительной мачты, что сводит на нет риск опрокидывания машины. Кабина водителя сконструирована с учетом требований эргономики, но при этом занимает не так уж много места. Бетононасос может быть укомплектован водным резервуаром и резервуаром для дизельного топлива объемом 650 или 700 л. Резервуары объединяются в одну конструкцию с опорной стойкой. Благодаря этому при всех видах бетонирования водитель машины может избежать перерасхода топлива. Наличие второго резервуара позволяет всегда иметь на месте строительства воду, используемую для очистки бетононасоса, воронки и трубопроводов. Это особенно важно, когда бетонирование ведется при высокой температуре воздуха по много часов. Сервисные работы осуществляются посредством дополнительных рычагов. Для того чтобы бетононасос Grosmast-Betonpumpe М 55 мог работать круглосуточно, он оснащен боковыми светильниками и прожекторами. Подача и сброс бетонной смеси в машинах Grosmast-Betonpumpe М 55 происходит таким образом, что при необходимости можно быстро заменить стандартные трубопроводы на специальные.
Производительность бетононаноса составляет 200 м3 бетонной смеси в час, давление, под которым подается бетонная смесь, - 85 бар. Мощность мотора машины превышает 230 кВт. Высота мачты бетононасоса составляет 54,8 м, длина бетоноподающего шланга - 4 м. Бетононасос Grosmast-Betonpumpe М 55 предусматривает возможность дистанционного радиоуправления.
Автоматическая бетономешалка PUMI TTM 31.67
Бетономешалка PUMI TTM 31.67 предназначена для использования в основном на небольших строительных площадках. Машина оснащена 31-метровой бетонораспределительной мачтой. Трехчастная мачта может складываться и раскладываться посредством шарнирных соединений. Такая конструкция мачты позволяет достичь максимального радиуса действия машины и экономит время для "перестраивания". В зависимости от конкретной области применения бетономешалка PUMI TTM 31.67 может оборудоваться и менее длинными мачтами по 16, 21, 22, 24 или 28 м. Производительность машины также может меняться в зависимости от конкретных задач. Максимальная производительность составляет 60 м3 бетонной смеси в час. Когда выдвигается требование подачи бетонной смеси переменной консистенции, давление смеси регулируется при помощи дополнительных устройств, входящих в состав машины.
Благодаря своей модульной конструкции машины PUMI TTM 31.67 могут совмещаться с двумя системами подготовки бетонной смеси: с наиболее экологически чистыми роторными бетононасосами (которые не создают бетонной пыли при очистке забетонированных поверхностей) или с ребристыми S-образными трубопроводами, обладающими большими резервами для увеличения давления.
Бетономешалка PUMI TTM 31.67 работает под давлением 57 бар. Объем смесительной установки, входящей в состав машины, - 21,1 м3, объем водного резервуара - 650 литров. Высота бетонораспределительной мачты составляет 30,5 м, длина бетоноподающего шланга - 3 м. Машина может оснащаться блоком дистанционного радиоуправления.

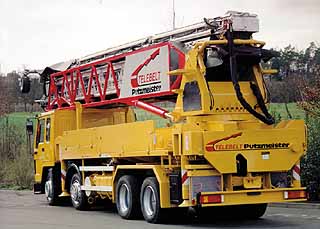

Универсальная строительная машина Telebelt TB 32
Эта машина, разработанная фирмой "Putzmeister AG", может использоваться для транспортировки и подачи на необходимую высоту бетона, камней, гравия, песка и других сыпучих и вязких материалов. Благодаря особой конструкции транспортировочного конвейера материалы могут перемещаться и подаваться не только в горизонтальной плоскости, но и вверх под различными углами (максимальный угол наклона конвейера - 30°). Материалы также могут подаваться по конвейеру вниз (на 6 м ниже горизонтальной линии). Загрузка транспортировочного конвейера производится с отдельной подводящей ленты, которая пристроена сбоку машины.
Как уже отмечалось выше, конструкция конвейера позволяет транспортировать не только вязкие смеси, подаваемые под высоким давлением. Характер сыпучих материалов и размеры их составляющих не играют при транспортировке никакой роли. Это качество существенно расширяет область применения машины Telebelt TB 32, которая может использоваться при выполнении различных общестроительных работ, дорожно-строительных работ, работ по благоустройству территории и т. д. Если рассматривать возможности машины более детально, то наиболее типичным для нее является выполнение таких функций, как бетонирование фундаментов и оснований, подача на нужный участок щебня или песка при общестроительных работах, ремонт износившихся участков конструкций мостов и дорог, подача щебня, субстрата и почвы на кровлю при устройстве зеленых крыш, транспортировка материалов при строительстве плотин и шлюзов, подача материалов при устройстве защитного слоя дорожного покрытия, выполнение работ по загрузке вагонов и кораблей и т. д.
Во всех перечисленных случаях применение техники Telebelt TB 32 позволяет достичь значительной экономии времени по сравнению с традиционными методами выполнения этих работ. Радиус действия машины в горизонтальной плоскости составляет 32 м, максимальная производительность машины - 250 м3 в час. Максимальная высота, на которую могут транспортироваться материалы, - 17,8 м.
Бетононасос DUO-Injektionspum-pen для инъекционных работ
Эта машина предназначена для заделки трещин в стенах туннелей при помощи бетона или строительного раствора, заносимого инъекционным методом. Машина оснащена стандартной установкой для перемешивания бетона или раствора и двухцилиндровым колбовым насосом, который может оборудоваться двумя сменными колбами. Возможность быстрой смены колб очень важна на практике, так как позволяет обеспечить максимальное давление раствора на протяжении всей "проходки" бетононасоса. Кроме того, изменение этого давления возможно непосредственно во время введения инъекционного раствора в трещину. После того как инъекционное давление падает и достигает своей минимальной величины, вступает в действие вторая колба, при помощи которой снова достигается максимальное давление. Таким образом, инъекционное давление постоянно поддерживается на уровне, необходимом для успешного бетонирования трещин.
Управление колбовым насосом осуществляется посредством шариковых вентилей. В зависимости от возможностей рабочей площадки (как правило, в туннелях всегда ощущается дефицит пространства) бетонная смесь может подаваться под различными углами в диапазоне от 0° до 180°. Машина сконструирована таким образом, что гидравлические детали наноса находятся вне траектории подачи бетонной смеси. При необходимости машина DUO-Injektionspumpen может оснащаться дополнительным оборудованием, например сдвоенным колбовым наносом с двумя отверстиями для выхода инъекционного раствора. Кроме того, машина может укомплектовываться устройствами, направляющими инъекционную смесь, агрегатами, воспринимающими давление, и автоматизированной системой управления потоками бетонного раствора. Машина может управляться вручную посредством рычагов или автоматически. Максимальная производительность каждой насадки бетононасоса составляет 12 м3 инъекционного раствора в час.
Леонид ПОЛОЗОВ
Новый бетононасос Grossmast-Betonpumpe М 55
Появление этой машины расширило возможности бетононасосов с высотными мачтами. Бетонаносос Grosmast-Betonpumpe М 55 оснащен четырехчастной бетонораспределительной мачтой, которая складывается при помощи шарниров. Такая конструкция мачты позволяет рабочему, обслуживающему машину, устанавливать верх мачты непосредственно на ту высоту, где производится бетонирование. Благодаря точно продуманной конструкции мачты подача бетона возможна даже при ее нахождении в сложенном состоянии. Следует также отметить, что она сконструирована с учетом требований, предъявляемых к строительству конструкций с большим весом, и стандартов безопасности при выполнении работ по бетонированию.
Производительность бетононаноса составляет 200 м3 бетонной смеси в час, давление, под которым подается бетонная смесь, - 85 бар. Мощность мотора машины превышает 230 кВт. Высота мачты бетононасоса составляет 54,8 м, длина бетоноподающего шланга - 4 м. Бетононасос Grosmast-Betonpumpe М 55 предусматривает возможность дистанционного радиоуправления.
Автоматическая бетономешалка PUMI TTM 31.67
Бетономешалка PUMI TTM 31.67 предназначена для использования в основном на небольших строительных площадках. Машина оснащена 31-метровой бетонораспределительной мачтой. Трехчастная мачта может складываться и раскладываться посредством шарнирных соединений. Такая конструкция мачты позволяет достичь максимального радиуса действия машины и экономит время для "перестраивания". В зависимости от конкретной области применения бетономешалка PUMI TTM 31.67 может оборудоваться и менее длинными мачтами по 16, 21, 22, 24 или 28 м. Производительность машины также может меняться в зависимости от конкретных задач. Максимальная производительность составляет 60 м3 бетонной смеси в час. Когда выдвигается требование подачи бетонной смеси переменной консистенции, давление смеси регулируется при помощи дополнительных устройств, входящих в состав машины.
Благодаря своей модульной конструкции машины PUMI TTM 31.67 могут совмещаться с двумя системами подготовки бетонной смеси: с наиболее экологически чистыми роторными бетононасосами (которые не создают бетонной пыли при очистке забетонированных поверхностей) или с ребристыми S-образными трубопроводами, обладающими большими резервами для увеличения давления.
Бетономешалка PUMI TTM 31.67 работает под давлением 57 бар. Объем смесительной установки, входящей в состав машины, - 21,1 м3, объем водного резервуара - 650 литров. Высота бетонораспределительной мачты составляет 30,5 м, длина бетоноподающего шланга - 3 м. Машина может оснащаться блоком дистанционного радиоуправления.
Универсальная строительная машина Telebelt TB 32
Эта машина, разработанная фирмой "Putzmeister AG", может использоваться для транспортировки и подачи на необходимую высоту бетона, камней, гравия, песка и других сыпучих и вязких материалов. Благодаря особой конструкции транспортировочного конвейера материалы могут перемещаться и подаваться не только в горизонтальной плоскости, но и вверх под различными углами (максимальный угол наклона конвейера - 30°). Материалы также могут подаваться по конвейеру вниз (на 6 м ниже горизонтальной линии). Загрузка транспортировочного конвейера производится с отдельной подводящей ленты, которая пристроена сбоку машины.
Как уже отмечалось выше, конструкция конвейера позволяет транспортировать не только вязкие смеси, подаваемые под высоким давлением. Характер сыпучих материалов и размеры их составляющих не играют при транспортировке никакой роли. Это качество существенно расширяет область применения машины Telebelt TB 32, которая может использоваться при выполнении различных общестроительных работ, дорожно-строительных работ, работ по благоустройству территории и т. д. Если рассматривать возможности машины более детально, то наиболее типичным для нее является выполнение таких функций, как бетонирование фундаментов и оснований, подача на нужный участок щебня или песка при общестроительных работах, ремонт износившихся участков конструкций мостов и дорог, подача щебня, субстрата и почвы на кровлю при устройстве зеленых крыш, транспортировка материалов при строительстве плотин и шлюзов, подача материалов при устройстве защитного слоя дорожного покрытия, выполнение работ по загрузке вагонов и кораблей и т. д.
Во всех перечисленных случаях применение техники Telebelt TB 32 позволяет достичь значительной экономии времени по сравнению с традиционными методами выполнения этих работ. Радиус действия машины в горизонтальной плоскости составляет 32 м, максимальная производительность машины - 250 м3 в час. Максимальная высота, на которую могут транспортироваться материалы, - 17,8 м.
Бетононасос DUO-Injektionspum-pen для инъекционных работ
Эта машина предназначена для заделки трещин в стенах туннелей при помощи бетона или строительного раствора, заносимого инъекционным методом. Машина оснащена стандартной установкой для перемешивания бетона или раствора и двухцилиндровым колбовым насосом, который может оборудоваться двумя сменными колбами. Возможность быстрой смены колб очень важна на практике, так как позволяет обеспечить максимальное давление раствора на протяжении всей "проходки" бетононасоса. Кроме того, изменение этого давления возможно непосредственно во время введения инъекционного раствора в трещину. После того как инъекционное давление падает и достигает своей минимальной величины, вступает в действие вторая колба, при помощи которой снова достигается максимальное давление. Таким образом, инъекционное давление постоянно поддерживается на уровне, необходимом для успешного бетонирования трещин.
Управление колбовым насосом осуществляется посредством шариковых вентилей. В зависимости от возможностей рабочей площадки (как правило, в туннелях всегда ощущается дефицит пространства) бетонная смесь может подаваться под различными углами в диапазоне от 0° до 180°. Машина сконструирована таким образом, что гидравлические детали наноса находятся вне траектории подачи бетонной смеси. При необходимости машина DUO-Injektionspumpen может оснащаться дополнительным оборудованием, например сдвоенным колбовым наносом с двумя отверстиями для выхода инъекционного раствора. Кроме того, машина может укомплектовываться устройствами, направляющими инъекционную смесь, агрегатами, воспринимающими давление, и автоматизированной системой управления потоками бетонного раствора. Машина может управляться вручную посредством рычагов или автоматически. Максимальная производительность каждой насадки бетононасоса составляет 12 м3 инъекционного раствора в час.
Леонид ПОЛОЗОВ
Строительство и недвижимость. Статья была опубликована в номере 24 за 1998 год в рубрике техника
