Проба недорогого корпуса Cooler Master USP 100 с предустановленным блоком питания мощностью 500 Вт

Модель USP 100 позиционируется компанией Cooler Master как относительно недорогой корпус, предназначенный для компьютерных энтузиастов. За достаточно добротный "ящик", укомплектованный блоком питания собственного производства мощностью 500 Вт, придется отдать около $120, что действительно весьма бюджетно. При этом корпус имеет ряд существенных преимуществ, унаследованных от более продвинутых образцов. К ним можно отнести нетривиальную внешность, хорошую компоновку шасси, скрытое пространство для аккуратной прокладки кабелей и многое другое. Отдельной статьей идет система воздушного охлаждения. Она имеет серьезный потенциал, но при этом из четырех возможных вентиляторов производителем установлен только один. В общем, любителям построения интересных компьютерных систем с нуля данное предложение может понравиться.

Комплект поставки

Корпус продается в обычной картонной упаковке, ее вид ничем не отличается от среднестатистической коробки любого бюджетного продукта подобного класса. Внутри вы найдете:

- корпус Cooler Master USP 100 с блоком питания;
- кабель для подключения к сети питания;
- одну дополнительную заглушку для дисковода;
- четыре пластиковых крепления для устройств 5,25”;
- три пластиковых крепления для устройств 3,5”;
- набор винтиков для сборки системы;
- краткую инструкцию с картинками.

В общем-то, все привычно, да и вряд ли можно вложить в комплект поставки компьютерного корпуса нечто такое, что бы удивило пользователя. Однако несколько второстепенных вопросов с нашей стороны все же возникает. Например, зачем комплектовать устройство четырьмя креплениями для оптических дисков, когда такое их количество очень маловероятно, и при этом предлагать только три крепления для винчестеров? Да и почему бы не добавить сюда несколько пластиковых стяжек?

Внешний вид

Глядя на очередной корпус Cooler Master, можно с уверенностью констатировать тот факт, что компания уже давно выработала подход к внешнему оформлению своих изделий и придерживается его достаточно консервативно. Черный цвет, прямые линии, крупная металлическая сетка на передней панели – вот основные узнаваемые черты. В данном случае практически вся площадь передней панели занята вставками из металлической сетки, однако теперь они окрашены в черный цвет. С обратной стороны абсолютно все элементы имеют пылезащитные фильтры в виде тонких листов поролона. Крупных заглушек в верхней части предусмотрено целых пять штук, если понадобится установить дисковод или что-то подобное, то одну заглушку можно заменить на дополнительную (из комплекта поставки с маленьким окошком). Логотип производителя, находящийся чуть ниже середины, исполняет роль кнопки включения. Кнопки перезагрузки не предусмотрено вообще.

Светодиодная индикация сделана весьма оригинальным образом. Во включенном состоянии загорается прозрачная полоска, которая находится в самом верху. Индикатор активности жесткого диска вынесен на верхний торец панели. Здесь же находятся и дополнительные разъемы. К сожалению, набор их минимален и архаичен. Предусмотрены только два разъема USB 2.0, а также выход для наушников и вход для микрофона. Рядом можно увидеть импровизированную накладку из пластика. Логично предположить, что ее можно использовать для хранения различных мелочей, но на практике это получается не совсем удобно. Наклона внутрь не предусмотрено, поэтому винтики скатываются, а "мобильник" на гладкой поверхности тоже лежит неуверенно. В общем, по большей части это скорее деталь декора, чем функциональный элемент.

Боковые панели сделаны максимально просто. При этом их качественный уровень не вызывает вопросов. Глянцевое покрытие нанесено аккуратно, устойчивость его к царапинам высокая. Кроме этого, имеются небольшие пластиковые накладки, облегчающие монтаж и демонтаж панелей. Для установки корпуса на горизонтальной поверхности предусмотрены резиновые накладки в задней части и оригинальный элемент с резиновыми ножками спереди. Резина мягкая, поэтому собранный компьютер инсталлируется очень цепко.

В целом корпус получился выдержанным и интересным. Отлично смотрится и проверенное сочетание классических цветов – черного и красного. Кстати, эта же модель выпускается в другой вариации – полностью черной.

Конструкция шасси

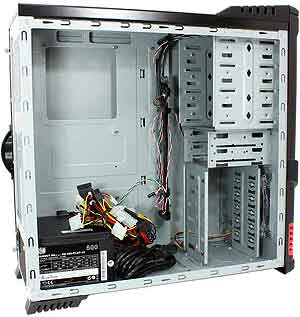

Начать описание конструкции следует с констатации того факта, что все элементы сделаны из металла толщиной 0,7 мм. Отдельных частей много, и между собой они скреплены алюминиевыми заклепками, за счет этого шасси получилось прочным и жестким. Материнская плата устанавливается при помощи самых обычных стоек. Места внутри много, поэтому проблем не возникнет даже с полноразмерными платами. Окошко для быстрой смены скобы процессорного кулера имеет размеры примерно 13х13 см. Несомненно, большинство сокетов должны попадать в эту область. Кстати, длина графического ускорителя может составлять 29 сантиметров. Заглушки для плат расширения выполнены съемными (многоразовыми), причем каждая из них фиксируется винтом с большой головкой.

Блок питания инсталлируется в нижней части корпуса. Примечателен тот факт, что снизу для него установлены четыре резиновых демпфера. Если воспользоваться дополнительными резиновыми прокладками под заднюю стенку, то источник питания практически полностью будет акустически развязан от шасси. Есть возможность для аккуратной прокладки кабелей. Входная прорезь пространства между панелью материнской платы и боковой стенкой расположена рядом с блоком питания. Выходы находятся сверху и рядом с корзиной для оптических приводов. В общем, удобно, но не помешал бы еще и выход рядом с корзиной для жестких дисков.

Кстати, несложно заметить, что все провода от кнопок и дополнительных разъемов тоже разведены при помощи трех пластиковых держателей. Это не делает конструкцию более дорогой, но эстетика сборки возрастает значительно. Сами корзины выполнены максимально привычно. Оптических приводов может быть четыре, а винчестеров – вплоть до семи штук. Два из них можно установить в корзину для дисководов, а пять остальных инсталлируются в развернутую на 90 градусов стойку. Все устройства можно закрепить винтами или же пластиковыми держателями из комплекта поставки. Достаточно приложить элемент к месту крепления и повернуть небольшой движок. Надо отметить, что из-за наличия пружинящих выступов жесткие диски в основной стойке великолепно держатся даже без использования какого-либо крепежа.

Система охлаждения

Как мы уже успели отметить, система охлаждения корпуса построена с возможностью установки четырех вентиляторов. Все места универсальны, и на них можно крепить кулеры размером 80, 92 или 120 мм. По умолчанию установлен только вентилятор на передней панели. Он имеет размер 120 мм, корпус его выполнен прозрачным, а при работе загорается красная подсветка. Надо сказать, что из-за сильного удаления и фильтра против пыли днем свечение с наружной стороны практически не заметно. Еще по одному кулеру можно установить снизу, сбоку и сзади. В данном случае никаких фильтров не предусмотрено.

Говоря о расположении мест для вентиляторов, можно резюмировать, что оно выбрано грамотно. Передний кулер отвечает за нагнетание холодного воздуха и обдувает корзину с жесткими дисками. Боковой хорошо помогает охлаждать графическую карту. Нижний и задний просто отвечают за прокачку воздуха внутри пространства. Кроме этого, предусмотрена перфорационная решеточка для лучшей работы системы охлаждения центрального процессора. Какие вентиляторы использовать и использовать ли их вообще, решает только обладатель корпуса, поэтому система может быть сконфигурирована любым образом: с ориентацией на максимальную производительность или со смещением в сторону получения минимального уровня шума.

Блок питания Cooler Master RS-500-PCAP-J3

Внешне источник питания сделан весьма симпатично. Корпус изготовлен из металла толщиной 0,7 мм, окрашен в черный цвет. Для охлаждения используется 120-мм вентилятор, сверху прикрытый серебристой проволочной решеткой. Провода выведены через стандартное отверстие. Длина до первых разъемов составляет около 50 см, а каждый последующий разъем идет через 12 см. Набор коннекторов выглядит следующим образом:

- Main Power Connector 20+4 pin, 1 шт.;
- +12V Power Connector 4 pin, 2 шт.;
- PCI Express Power Connector 6 pin, 1 шт.;
- Peripheral Power Connector, 3 шт.;
- SATA Power Connector, 4 шт.;
- Floppy Drive Power Connector, 1 шт.

В целом для сборки типовой системы этого достаточно, однако дополнительные разъемы для питания видеокарт явно не помешали бы. Несмотря на высокую мощность 500 Вт, из которой по линиям +12V источник может выдать 360 Вт, схемотехника оказалась достаточно архаичной. Используется пассивный корректор коэффициента мощности в виде дросселя, а сама плата здорово напоминает решения, применяемые в старых блоках питания FSP. К качеству монтажа нареканий нет, но то, что внутренняя начинка явно не соответствует внешнему лоску, – факт. Кроме того, для охлаждения задействован достаточно шумный кулер с втулкой скольжения D12SH-12 компании Yate Loon Electronics.

Для изучения качественных характеристик источника прибегнем к тестированию по стандартной методике. По кросс-нагрузочной характеристике видно, что стабильность напряжений по основным шинам не вызывает абсолютно никаких нареканий. Отклонения от номинальных значений фиксируются только по линиям +12V и +5V, да и то только при максимальных перекосах нагрузок.

Это стандартный недостаток схемы групповой стабилизации, который в реальном компьютере не представляет никакой опасности, так как потребление не заходит в данные области КНХ. Пульсации переменной составляющей легко вписываются в допустимые рамки. По шине +12V зафиксирован максимальный размах на уровне 60 мВ, а по шине +5V – 30 мВ. Это практически в два раза ниже допуска.

Система охлаждения работает по простой схеме. До отметки 200 Вт скорость вращения лопастей вентилятора остается постоянной и держится на уровне около 1270 оборотов в минуту. При дальнейшем росте потребления происходит практически скачкообразное возрастание скорости до 2200 об/мин. Таким значение остается вплоть до номинальной отметки 500 Вт. Шумность источника питания при этом получается ощутимой. При малых мощностях уловимо заметное жужжание, которое уже после 200 Вт становится достаточно громким.

Температурный режим при этом находится на верхней границе допустимого. Разогрев основных компонентов происходит быстро, а при долговременной работе на максимальной мощности температура радиаторов достигает значений, близких к критическим. Данную ситуацию можно оценить с разных сторон. С определенной долей уверенности можно сказать, что даже очень мощный компьютер вряд ли нагрузит источник питания полностью. Более того, даже мощнейшая игровая система будет потреблять 500 Вт лишь в пике своей производительности. Однако для большей безопасности все же лучше использовать установленный блок питания с небольшим запасом, что для продуктов Cooler Master несвойственно.

Причиной такого неприятного нюанса является совсем невысокий по современным меркам КПД. Лишь в пике эффективность преобразования достигает 81%. При максимальной же мощности она проседает до 71%, что и провоцирует сильный нагрев.

Заключение

В итоге наше мнение в отношении Cooler Master USP 100 получается не совсем однозначным. Сам корпус в целом понравился. Он обладает простым, но при этом притягательным внешним видом, а также характеризуется отличным качеством изготовления. Крепкое и просторное шасси позволяет собрать практически любую компьютерную систему с полноразмерной материнской платой и большим графическим ускорителем. Примечателен тот факт, что производитель позаботился не только об удобстве сборки, но и об эстетике вопроса.

Очень приятно видеть в недорогой модели хорошую кабельную систему для прокладки шлейфов от блока питания и дополнительные держатели для остальных проводов. Система охлаждения по умолчанию организована просто, однако потенциал для ее модернизации практически безграничен. Пользователь может сам устанавливать любые вентиляторы на четыре дополнительных места. В общем, вариант за эти деньги весьма симпатичный.

Сомнение вызывает только предустановленный блок питания RS-500-PCAP-J3. Он не имеет никаких проблем с нагрузочной способностью, однако на максимальной мощности КПД проседает до неприлично низкого значения, за счет чего происходит сильный нагрев. В подавляющем большинстве случаев вы этого даже не заметите, ведь нагрузить его полностью не так-то просто. Даже очень мощная система будет потреблять 500 Вт только в пике, однако факт остается фактом, и эксплуатировать источник долговременно на номинальной мощности не стоит. Кроме того, он немного шумноват.

Василий Запотылок


Компьютерная газета. Статья была опубликована в номере 36 за 2011 год в рубрике hard
