Обзор видеокарты MSI R6870-2PM2D1GD5

Как и заведено, по прошествии определенного количества времени представленные осенью прошлого года видеокарты AMD Radeon HD 6870 и HD 6850 получили бесчисленное множество модификаций. Мы уже рассмотрели пару решений Sapphire, одно из которых могло похвастать только заводским разгоном, другое - оригинальной системой охлаждения и наличием интегрированного чипа-конвертера DisplayPort to DVI/HDMI. Сегодня же у нас решение компании MSI – интерпретация видеокарты Radeon HD 6870 с замысловатой маркировкой – R6870-2PM2D1GD5.

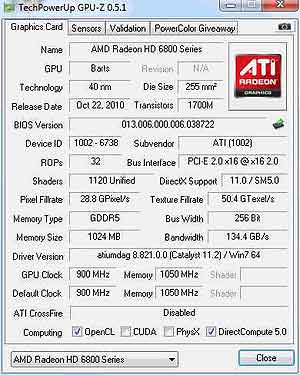

Технические характеристики

В целом, R6870-2PM2D1GD5 – самое простое решение в модельном ряду Radeon 6870, выпускаемых компанией MSI. Помимо него, в линейку входит еще три продукта – R6870 Hawk, R6870 Twin Frozr II/OC и R6870 Twin Frozr II. От эталонного варианта AMD три последние видеокарты, как минимум, отличаются системами охлаждения и наличием некоторого заводского разгона графического процессора.

В свою очередь, продукт MSI R6870-2PM2D1GD5 представляет собой классический случай ребрендинга платы, выпущенной компанией AMD. Поскольку рассмотренная нами ранее видеокарта SAPPHIRE FleX HD 6870 1GB отличается от эталона как печатной платой, так и системой охлаждения, познакомимся с MSI R6870-2PM2D1GD5 поближе.

Дизайн и компоновка

Дизайн печатной платы MSI R6870-2PM2D1GD5 полностью соответствует эталонному. Точнее будет сказать, что это именно та плата, которую и представила AMD, анонсируя видеокарту Radeon HD 6870, на что недвусмысленно указывают соответствующий логотип и маркировка.

Отличительной чертой дизайна является размещение импульсного преобразователя напряжения питания графического процессора неподалеку от панели видеовыходов, то есть практически на максимальном удалении от разъемов питания карты. Поскольку подобные схемы не раз применялись сторонними производителями, имеются основания полагать, что в такой компоновке есть смысл.

Построен конвертер по четырехфазной схеме. На этот раз по каким-то причинам AMD отказалась от использования силовых компонентов Volterra, отдав предпочтение другим производителям. В качестве ключевых элементов применяются интегральные схемы, состоящие из полевых транзисторов верхнего и нижнего плеча и их драйвера. Напомним, что в маркетинговой номенклатуре MSI данная технология именуется DrMOS. Управление работой сборок было возложено на цифровой многофазный контроллер CHL8214, произведенный не менее известной, чем Volterra, компанией CHiL Semiconductor. Чип поддерживает последовательную шину данных I2C, что позволяет при соответствующей реализации управлять выходным напряжением конвертера программным способом. Данное обстоятельство, безусловно, будет оценено увлеченными оверклокерами.

За формирование напряжения питания чипов памяти отвечает однофазный преобразователь, управляемый контроллером APW7165 компании Anpec Electronics, оснащенный интегрированным драйвером транзисторов. MOSFET в данном случае используются традиционные.

Подобный же преобразователь, но контролируемый сборкой uP6122AF производства UPI Semiconductor, питает буферы ввода/вывода.

Объем видеопамяти, равный 1 GB, набран с помощью восьми гигабитных чипов Hynix H5GQ1H24AFR-T2C, стандарта GDDR5. Их номинальная, предусмотренная производителем частота функционирования составляет 1250 (5000) МГц, в то время как для обеспечения базовых характеристик Radeon HD 6870 достаточно и 1050 (4200) МГц. Благодаря такому "запасу прочности", заложенному производителем, можно обоснованно надеяться на возможность хорошего разгона подсистемы памяти.

Представленный на панели набор видеовыходов включает один двухканальный и один одноканальный выход DVI, один HDMI 1.4а и пару miniDisplayPort.

Стоит упомянуть, что благодаря высокой пропускной способности интерфейса DisplayPort в новом поколении карт Radeon HD 6000 с помощью специальных маршрутизаторов к разъемам miniDisplayPort можно подключать до шести мониторов с любыми типами входов.

Система охлаждения

Так же, как и печатная плата, система охлаждения компонентов видеокарты аналогична референсному варианту, и о том, что продукт был выпущен на рынок компанией MSI, напоминают лишь наклейки на ступице вентилятора и пластиковом кожухе.

Конструктивно за отвод тепла от различных компонентов отвечают два разных элемента.

Графический процессор охлаждается довольно массивным радиатором с толстым медным основанием, к которому припаян пакет алюминиевых пластин. Для улучшения распределения тепла по пластинам используются три медные тепловые трубки, одна из которых имеет диаметр 8 мм, а две других – 6 мм.

За продувку пакета отвечает большой радиальный вентилятор диаметром 70 мм. В критических ситуациях, чтобы обеспечить стабильное функционирование GPU и не допустить его перегрева, крыльчатка способна разгоняться до очень высокой скорости, создавая весьма приличный воздушный поток. Ну а для того, чтобы в остальное время карта не создавала лишнего шума, скорость вращения вентилятора изменяется с помощью широтно-импульсной модуляции. Для направления воздушных потоков вдоль плоскости пластин вокруг вентилятора организовано специальное ограждение, дополняющее пластиковый кожух, прикрывающий всю систему.

Вторым элементом системы охлаждения видеокарты MSI R6870-2PM2D1GD5, отводящим тепло от чипов памяти и интегральных сборок DrMOS преобразователя напряжения питания GPU, является достаточно массивная алюминиевая пластина. По совместительству она же служит для крепления вентилятора и в качестве силового каркаса всей видеокарты.

Упаковка и комплектация

Упаковывается видеокарта в достаточно большую симпатичную коробку с глянцевой суперобложкой.

В комплект поставки входят пара переходников питания, переходник с разъема mini DisplayPort на DisplayPort, переходник с DVI-I на D-Sub, мостик для тандема CrossFire, краткое руководство по эксплуатации и диск с драйверами и ПО.

Эксплуатация и разгон

В режиме простоя и 2D-нагрузки видеокарта совершенно не выдает своего присутствия даже на открытом стенде. Просто замечательно, что столь мощное игровое решение позволяет спокойно работать на компьютере даже в ночной тишине.

При максимальной 3D-нагрузке скорость вращения крыльчатки вентилятора значительно возрастает, однако уровень издаваемого им шума можно назвать невысоким. В принципе, с таким фоном можно даже работать. Температура графического процессора в это время лежит во вполне нормальных пределах.

Среди сильных сторон видеокарт MSI значится полноценная поддержка фирменной утилитой MSI Afterburner. Разработкой данного ПО занимается человек, создавший утилиту RivaTuner, хорошо известную оверклокерам еще с истоков серии Radeon. Не секрет, что MSI Afterburner, как ПО, продолжающее традиции RivaTuner, широко используется оверклокерами для разгона не только решений MSI, но и других производителей. Однако реализация наиболее полной поддержки продуктов компании, естественно, приоритетна. Так, новая версия утилиты с индексом 2.1.0 уже поддерживает программное управление напряжением питания графического процессора рассматриваемого продукта. Помимо этого, Afterburner предоставляет достаточно широкие и удобные средства мониторинга аспектов функционирования видеокарты, а для проверки стабильности достигнутых результатов разгона в комплекте поставляется интерпретация еще одной известной утилиты – FurMark, именуемой MSI Kombustor.

Несмотря на то, что номинальная частота чипов, используемых в рамках MSI R6870-2PM2D1GD5, составляет 1250 МГц, добиться стабильной работы подсистемы памяти с данным клокингом, увы, не удалось. Максимальный клокинг, при котором подсистема памяти смогла функционировать должным образом, составил 1153 МГц. Данный результат нельзя назвать выдающимся, но и плохим тоже.

Графический процессор без увеличения напряжения питания удалось ускорить до 984 МГц. Это гораздо выше, чем среднестатистический разгон, предлагаемый производителями в рамках разогнанных версий видеокарты. К примеру, GPU той же R6870 Hawk работает на частоте 930 МГц. Ну а после поднятия вольтажа питания на 0.038 В GPU смог выйти на стабильный режим работы с частотой 1 ГГц.

Конфигурация тестового стенда и тестирование

Тестирование производительности видеокарты осуществлялось со следующим комплектом оборудования:

. процессор: Intel Core i7 920 (2667@3700 МГц), LGA 1366;
. кулер: Thermaltake ISGC-400, 120 mm fan, 1300 rpm;
. материнская плата: DFI LANPARTY DK X58-T3eH6, Intel X58 Express;
. оперативная память: 3х2 GB, Kingston HyperX KHX2000C9D3T1K3/6GX, 1850 МГц, 8-8-8-20 CR1;
. винчестер: Samsung 160 GB, 7200 rpm, 16 MB;
. блок питания: FLOSTON 560 Вт (LXPW560W);
. шасси: Cooler Master Test Bench V 1.0.

Используемый в составе стенда процессор Intel Core i7 920 для Socket LGA 1366 был разогнан со штатной частоты 2667 до 3700 МГц, что является максимально возможным стабильным пределом для используемого экземпляра. При этом трехканальный комплект оперативной памяти Kingston HyperX KHX2000C9D3T1K3/6GX функционировал на частоте 1850 МГц при таймингах 8-8-8-25 CR1.

Тестирование проводилось в среде операционной системы Windows 7 Ultimate 64 bit при экранных разрешениях 1280х1024, 1680x1050, 1920x1080 (FullHD). Полученные результаты сведены в таблицу, представленную ниже.

Поскольку характеристики видеокарты MSI R6870-2PM2D1GD5 полностью соответствуют эталонным, вполне ожидаемо, что в штатном режиме продукт демонстрирует аналогичные скоростные показатели.

	SAPPHIRE TOXIC HD 6850 1GB (820/1100 МГц)	MSI R6870-2PM2D1GD5 (900/1050 МГц)	SAPPHIRE FleX HD 6870 1GB (900/1050 МГц)
3DMark Vantage
Performance	13585	16311	16294
Extreme	7371	8987	9002
Unigine Heaven 2.0
1280x1024, 4xAA, tessel norm	44	45	45
1680x1050, 4xAA, tessel norm	36	37	37
1920x1200, 4xAA/4xAF, tessel extreme	18	20	19
Metro 2033: Benchmark
1280x1024, AAA/4xAF	73	78	77
1680x1050, AAA/4xAF	63	67	67
1920x1200, AAA/4xAF	58	62	62
1280x1024, AAA/16xAF	24	25	25
1680x1050, AAA/16xAF	21	23	23
1920x1200, AAA/16xAF	19	21	21
Colin McRae: DiRT 2
1280x1024	76	81	82
1680x1050	68	74	73
1920x1200	62	69	69
1280x1024, 8xMSAA	64	74	74
1680x1050, 8xMSAA	57	65	65
1920x1200, 8xMSAA	53	60	60
BFBC2
1280x1024	91	103	103
1680x1050	75	86	85
1920x1200	67	76	76
1280x1024, 4xAA/16xAF	78	82	82
1680x1050, 4xAA/16xAF	63	66	66
1920x1200, 4xAA/16xAF	54	60	60
Batman: Arkham Asylum
1280x1024	20	20	20
1680x1050	20	20	20
1920x1200	20	20	20
1280x1024, 4xAA/16xAF	20	20	20
1680x1050, 4xAA/16xAF	20	20	20
1920x1200, 4xAA/16xAF	20	20	20
S.T.A.L.K.E.R.: COP
1280x1024	41	54	54
1680x1050	35	42	42
1920x1200	31	37	37
1280x1024, 4xAA/16xAF	34	41	41
1680x1050, 4xAA/16xAF	25	32	32
1920x1200, 4xAA/16xAF	22	29	29
Far Cry 2
1280x1024	112	124	123
1680x1050	100	109	110
1920x1200	92	102	102
1280x1024, 4xAA/16xAF	92	101	101
1680x1050, 4xAA/16xAF	81	90	90
1920x1200, 4xAA/16xAF	74	82	82
Crysis Warnead
1280x1024	26	30	30
1680x1050	24	26	26
1920x1200	21	23	23
1280x1024, 4xAA/16xAF	23	26	26
1680x1050, 4xAA/16xAF	20	22	22
1920x1200, 4xAA/16xAF	19	21	21
World in Conflict
1280x1024	64	70	70
1680x1050	61	67	67
1920x1200	58	63	63
1280x1024, 4xAA/16xAF	50	55	55
1680x1050, 4xAA/16xAF	45	49	49
1920x1200, 4xAA/16xAF	40	44	44

Итоги

Видеокарта MSI R6870-2PM2D1GD5 фактически является копией эталонной Radeon 6970, хотя ничего плохого в этом нет. Схемы питания компонентов построены с использованием мощной высококачественной элементной базы с хорошим запасом по мощности. Чипы памяти имеют запас для разгона, а достаточно тихая система охлаждения с большим радиатором, отводом тепла буквально от всех сильно греющихся элементов и выбросом отработанного воздуха за пределы корпуса ПК достойна всяческих похвал. При этом продукт MSI R6870-2PM2D1GD5 интересен еще и благодаря гарантированной полной поддержке функционала утилиты MSI Afterburner.
