Sapphire HD5570 1GB DDR3 DP – видеокарта для HTPC с неожиданно высоким оверклокерским потенциалом

Несмотря на то, что видеокарты стоимостью менее $100 назвать подходящими для игр не повернется язык ни у одного продвинутого пользователя, мы вновь и вновь видим, как такие решения появляются на рынке, и происходит это с завидным постоянством. Общеизвестно, что спрос порождает предложение, ведь "если звезды зажигают – значит, это кому-нибудь нужно". Так и с видеокартами. Однако есть для подобных решений и вполне адекватное применение – компактные и недорогие развлекательные компьютеры, в том числе и в популярной концепции HTPC. Вот здесь младшие модели видеокарт предстают перед нами во всей красе. Они компактны, потребляют мало энергии, выделяют мало тепла и мало шумят, но если дело не касается серьезных видеоигр, умеют практически все то же самое, что и дорогущие топовые модели. Между тем есть очень много людей, которых не интересуют игры или на них просто нет времени, зато есть время на то, чтобы после очередного тяжелого дня посмотреть кино на большой ЖК-панели или же полистать странички Интернета.

Говоря более приземленно, именно для таких задач и подходят видеокарты класса Radeon HD 5570 и HD 5550. Последнюю в инкарнации SAPPHIRE Ultimate HD5550 1GB DDR2 мы рассмотрели совсем недавно. Карта выгодно выделяется на фоне себе подобных благодаря пассивной, а значит, и абсолютно бесшумной системе охлаждения, но из-за нее имеет и один, в определенных случаях существенный, недостаток. Дело в том, что SAPPHIRE Ultimate HD5550 1GB DDR2 не установишь в компактный и тонкий корпус HTPC. Между тем, шум от активной системы охлаждения у карты со столь низким тепловыделением может быть вполне приемлемым, поэтому такие решения тоже востребованы. В данном обзоре мы рассмотрим именно такую видеокарту. Речь пойдет о Sapphire HD5570 1GB DDR3 DP.

Технические характеристики

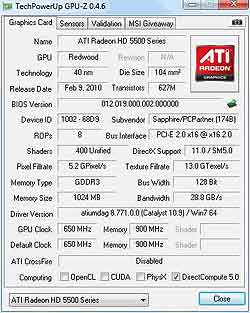

Видеокарта Sapphire HD5570 1GB DDR3 основана на графическом процессоре Redwood, на котором базируются еще 3 модификации Radeon HD – 5670, 5650 и 5550. Кстати, Sapphire выпускает 4 модификации HD5570, отличающихся между собой типом видеопамяти (DDR3 или GDDR5), ее объемом, набором видеовыходов, размерами печатной платы и системой охлаждения. По своим характеристикам рассматриваемая Sapphire HD5570 1GB DDR3 в целом соответствует спецификациям, устанавливаемым для Radeon HD 5570 компанией AMD.

Интересно, что на официальном сайте Sapphire указано, что эффективная частота функционирования памяти всех HD5570 составляет 800 (1600) МГц. В свою очередь, в характеристиках Radeon HD 5770, представленных на сайте AMD, значится, что карта может оснащаться как памятью GDDR5, функционирующей на эффективной частоте 4000 МГц, так и DDR3 с клокингом 900 (1800) МГц. На деле же оказывается, что чипы рассматриваемой Sapphire HD5570 1GB DDR3 DP работают именно на частоте 900 (1800) МГц…

Дизайн и система охлаждения

Дизайн карты весьма прост. Из более-менее крупных деталей на куске текстолита низкопрофильного формата можно выделить графический процессор Redwood, чипы видеопамяти и пару конвертеров для их питания.

В данном случае для питания GPU и чипов памяти используются простейшие одноканальные конвертеры, управляемые линейными регуляторами напряжения uP7701U8 с ультранизким показателем Vdrop. Схему можно назвать классической, и для обеспечения стабильного питания столь энергоэффективного графического процессора и 1 GB памяти этого вполне достаточно.

Гигабайт VRAM, которой оснащена рассматриваемая карта Sapphire HD5570, набран восемью гигабитными чипами Samsung K4W1G1646E, относящимися к стандарту DDR3. Номинальная частота функционирования микросхем составляет 909 (1818) МГц, что лишь немногим выше номинальных, для
рассматриваемой Sapphire HD5570 1GB DDR3 DP, 900 МГц.

"Стационарных" видеовыходов у Sapphire HD5570 1GB DDR3 DP два – Dual-Link DVI и DisplayPort. Кроме них, с помощью гибкого шлейфа к плате подключается еще и D-Sub (VGA). В глобальном плане D-Sub на гибком шлейфе не лучшее решение, однако в данном случае оно является единственно возможным. В комплекте с картой поставляется пара кронштейнов, с помощью которых можно реализовать все видеовыходы в низкопрофильном варианте.

Напомним, что эта же видеокарта выпускается еще и в версии с HDMI вместо DisplayPort и маркируется как Sapphire HD5570 1GB DDR3 HDMI. Кстати, даже на рассматриваемой модели Sapphire HD5570 разъем HDMI можно легко получить, воспользовавшись пассивным переходником. Напомним, что карта оснащена встроенным HDA-кодеком, поэтому здесь извлечь и видео, и звук из DVI очень просто.

Установленный на Sapphire HD5570 1GB DDR3 DP графический процессор Redwood функционирует на частоте 650 МГц и охлаждается небольшим радиатором из экструдированного алюминия.

Последний обдувается небольшим семилопастным вентилятором с диаметром крыльчатки 46 мм. Для направления нагнетаемого им воздуха исключительно вдоль поверхности радиатора сверху система прикрыта алюминиевой пластиной. Кстати, точно такой же системой охлаждения оснащаются и эталонные карты AMD.

Эксплуатация и разгон

Работает Sapphire HD5570 1GB DDR3 DP на удивление тихо. Несмотря на активную систему охлаждения с маленьким вентилятором, даже в режиме максимальной нагрузки его крыльчатка вращается не настолько быстро, чтобы досаждать шумом даже на открытом стенде. Думается, что в закрытом корпусе ее и вовсе не будет слышно. К тому же, повторимся, это касается режима максимальной (стрессовой) загрузки GPU, создаваемой утилитой FurMark. Кристалл графического процессора при этом прогревается не более чем до 70°C при температуре окружения 25°С.

Ну а во время простоя или работы в режиме 2D, необходимо хорошенько вслушаться, чтобы услышать, как работает вентилятор системы охлаждения, даже на открытом стенде.

Относительно разгона к карте трудно предъявлять серьезные требования, однако в этой дисциплине Sapphire HD5570 1GB DDR3 DP неожиданно продемонстрировала выдающиеся результаты. GPU удалось разогнать до 845 МГц, что составляет 130% от номинала. Результаты оверклокинга памяти выглядят не менее впечатляюще. 1170 (2340) МГц, для чипов с номиналом 909 МГц – результат, без преувеличения, выдающийся.

Прирост производительности карты после оверклогинга в играх составил около 25%. С таким разгоном тестовый экземпляр Sapphire HD5570 1GB DDR3 DP лишь немногим не дотягивает до Radeon HD 5670, оснащенной памятью GDDR5 и стоящей на целую ступень выше.

Конфигурация тестового стенда

Тестирование производительности видеокарт осуществлялось со следующим комплектом оборудования:

. процессор: Intel Core i7 920 (2667@3700 МГц), LGA 1366;
. кулер: CoolerMaster Hyper N520, 2x92 mm fan, 1800 rpm;
. материнская плата: DFI LANPARTY DK X58-T3eH6, Intel X58 Express;
. оперативная память 3х2 GB, Kingston HyperX KHX2000C9D3T1K3/6GX, 1850 МГц, 8-8-8-20 CR1;
. винчестер: Samsung 160 GB, 7200 rpm, 16 MB;
. блок питания: FLOSTON 560 Вт (LXPW560W);
. шасси: Cooler Master Test Bench V 1.0.

Используемый в составе стенда процессор Intel Core i7 920 для Socket LGA 1366 был разогнан со штатной частоты 2667 до 3700 МГц, что является максимально возможным стабильным пределом для используемого экземпляра. При этом трехканальный комплект оперативной памяти Kingston HyperX KHX2000C9D3T1K3/6GX функционировал на частоте 1850 МГц при таймингах 8-8-8-25 CR1.

Тестирование проводилось в среде операционной системы Windows 7 Ultimate 64-bit с видеодрайверами ATI Catalyst 10.9 и NVIDIA 258.96 в среде операционной системы Windows 7 64-bit. Полученные результаты приведены в соответствующей таблице.

		SAPPHIRE Ultimate HD5550 1GB DDR2	Sapphire HD5570 1GB DDR3 DP	SAPPHIRE Ultimate HD5670 1GB GDDR5
3DMark Vantage	Performance	1807	3662	5241
	Extreme	945	1811	2691
Unigine Heaven 2.0
	1280x1024, 4xAA, tessel norm	7	13	18
	1680x1050, 4xAA, tessel norm	6	10	15
	1920x1200, 4xAA/4xAF, tessel extreme	3	3	7
Metro 2033: Benchmark
Medium	1280x1024, AAA/4xAF	16	27	38
tess	1680x1050, AAA/4xAF	12	22	32
	1920x1200, AAA/4xAF	11	19	29
Colin McRae: DiRT 2
	1280x1024	15	27	36
	1680x1050	13	23	32
	1920x1200	11	20	29
BFBC2
	1280x1024	18	30	37
	1680x1050	14	24	30
	1920x1200	12	22	27
Batman: Arkham Asylum
	1280x1024	14	20	20
	1680x1050	12	17	20
	1920x1200	11	15	20
S.T.A.L.K.E.R.: COP
	1280x1024	7	13	15
	1680x1050	6	10	12
	1920x1200	5	8	10
Far Cry 2
	1280x1024	22	36	48
	1680x1050	16	31	41
	1920x1200	18	28	37
Crysis Warnead
	1280x1024	7	11	15
	1680x1050	5	9	11
	1920x1200	4	7	8
World in Conflict
	1280x1024	28	32	44
	1680x1050	19	23	37
	1920x1200	16	17	31

Итоги

Несмотря на внешнюю простоту, видеокарта Sapphire HD5570 1GB DDR3 DP оказалась довольно интересным решением. Достаточно тихая система охлаждения, низкопрофильный дизайн и выдающиеся оверклокерские способности – универсальное сочетание. Карте с одинаковым успехом найдется место как в HTPC, так и в недорогом развлекательном ПК, на котором, пусть и не без радикальных компромиссов, можно поиграть в современные игры.

Александр Гуриненко
