Видеокарта SAPPHIRE Ultimate HD5550 1GB DDR2 – теперь абонемент в клуб любителей тишины еще дешевле

Удивительно, но графический процессор Redwood стал самым широко используемым в линейке "вечнозеленых" GPU AMD (ATI). В отличие от старших Cypress и Juniper, а также младшего Cedar, которым досталось лишь по две модификации видеокарт, Redwood лег в основу сразу четырех ускорителей. Помимо изначально появившихся Radeon HD 5670 и 5650, впоследствии на его основе были выпущены еще две видеокарты – Radeon HD 5570 и 5550. Несмотря на крайне урезанный GPU, эти адаптеры все еще могут обеспечить какую-то производительность в играх, чего не скажешь о Radeon HD 5450, основанном на ядре Cedar.

Понятно, что видеокарты класса Radeon HD 5570 и 5550 вряд ли получат какие-либо отличительные черты в дизайне PCB или же обретут
индивидуальность благодаря заводскому разгону. Чаще всего такие ускорители похожи друг на друга как две капли воды. Однако компания Sapphire хорошо подметила недостаток референсных карт HD 56хх и 55хх – активную систему охлаждения с небольшим вентилятором, которому, дабы обеспечить приемлемый уровень обдува небольшого радиатора, приходится вращаться достаточно быстро, а значит, и создавать нежелательный шум. В то же время очевидно, что относительно невысокий уровень энергопотребления графического процессора Redwood позволяет обойтись и пассивной системой охлаждения, что компания Sapphire и претворила в жизнь, выпустив видеокарты Radeon HD 5670 и 5550 в исполнении Ultimate. С картой SAPPHIRE Ultimate HD5670 1GB GDDR5 мы уже знакомились ранее, и теперь у нас на очереди SAPPHIRE Ultimate HD5550 1GB DDR2.

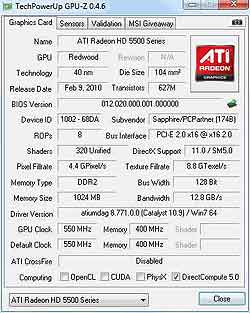

Технические характеристики

По набору технических характеристик карта полностью повторяет эталонную HD 5550, за исключением видеопамяти. При построении Radeon HD 5570 и 5550 AMD оставляет производителям выбор – использовать память GDDR5 или DDR3, благо пара 64-битных контроллеров в чипе Redwood это позволяет. Однако разработчики Sapphire приняли весьма оригинальное решение и оснастили карту памятью стандарта DDR2, что снизило теоретическую пиковую пропускную способность подсистемы до 12.8 GB/s, в то время как даже в случае использования DDR3 у эталонной Radeon HD 5550 она составляет 28.8 GB/s. Очевидно, что такое решение далеко не лучшим образом скажется на производительности, что, вероятно, свидетельствует о том, что Sapphire не видит Radeon HD 5550 в качестве игровой видеокарты.

Благодаря наличию двух декодеров HD-контента, что дает возможность формирования 3D-изображения на специальных дисплеях, и встроенному 7- канальному HD аудиоконтроллеру, а также пассивной системе охлаждения SAPPHIRE Ultimate HD5550 1GB DDR2 отлично подходит для домашнего кинотеатра, а вот для игр - лишь с большой натяжкой.

Дизайн

В отличие от референсного дизайна печатной платы Radeon HD 5550, выполненной в низкопрофильном формате, PCB SAPPHIRE Ultimate HD5550 1GB DDR2 имеет стандартную высоту, характерную для более мощных ускорителей. Это автоматически делает невозможной установку карты в компактные корпуса для HTPC, хотя пассивное охлаждение в любом случае не для них.

В целом дизайн печатной платы относительно прост, а после PCB топовых ускорителей он и вовсе кажется элементарным. Графический процессор питается от простейшего одноканального конвертера, управляемого аналоговым регулятором напряжения NEXSEM NX2114 с интегрированным драйвером MOSFET. В схеме используются обыкновенные полевые транзисторы и полимерные алюминиевые конденсаторы.

Точно такой же конвертер используется и для питания чипов видеопамяти. 1 GB VRAM набран с помощью восьми гигабитных чипов DDR2, распаянных по обе стороны печатной платы. Интересно, что микросхемы имеют логотип ATI. Полная их маркировка выглядит, как ATI 23BY2387SA02. По всей видимости, чипы перемаркированы, поэтому их исходные характеристики, за исключением того, что они относятся к стандарту DDR2 SDRAM, мы не узнаем.
Набор видеовыходов SAPPHIRE Ultimate HD5550 1GB DDR2 такой же, как и у референсной платы HD 5550, с тем лишь исключением, что у последней он реализуется с помощью гибкого шлейфа, а у Ultimate HD5550 впаян в текстолит.

Кстати, такой вариант обеспечивает более высокое качество изображения, ибо при прохождении через шлейф видеосигнал зачастую успевает "нахватать" наводок, что не самым лучшим образом сказывается на качестве картинки.

Система охлаждения

Пассивная система охлаждения видеокарты SAPPHIRE Ultimate HD5550 1GB DDR2 состоит из двух радиаторов, соединенных посредством двух 6- миллиметровых тепловых трубок.

Первый радиатор представляет собой толстую экструдированную силуминовую плиту с низкими, но частыми ребрами. В ее толще профрезерован паз, в котором запаяны концы двух медных тепловых трубок, покрытых хромом. С кристаллом графического процессора они контактируют через тонкую медную пластину.

Трубки распределяют тепло по длине первого радиатора и уносят его к довольно массивному пакету из 40 тонких алюминиевых пластин (thin fin), составляющих второй радиатор.

Видеокарта SAPPHIRE Ultimate HD5550. Система охлаждения

Помимо этого, алюминиевая плита-радиатор контактирует еще и с четырьмя чипами памяти, распаянными на лицевой стороне видеокарты, отводя тепло и от них.

Эксплуатация и разгон

В режиме простоя температура GPU карты не превышала 39°С, при окружающей 21°С и отсутствии даже косвенного обдува. Проигрывание HD-контента заставляло разогреться графический процессор до 43°С. При максимальной 3D-нагрузке, создаваемой тестом FurMark, температура возрастала до 52°С, что является вполне приемлемым режимом, не вызывающем каких-либо опасений. Что ж, перейдем к разгону.

Удивительно, но графический процессор видеокарты удалось разогнать до 715 МГц, что на 30% выше номинала. Очевидно, причиной тому тот факт, что в той же Radeon HD 5670 штатная частота процессора составляет 650 МГц. Относительно этой цифры прирост уже не столь велик, но положение дел это не меняет. При этом температура GPU под нагрузкой возросла лишь на 2°С. Столь же удивительных результатов удалось добиться и от видеопамяти, чипы которой удалось ускорить со штатных 400 до 484 (968) МГц. Будь SAPPHIRE Ultimate HD5550 1GB DDR2 изначально более мощным решением, с таким разгоном она могла бы стать хитом оверклокеров.

По результатам тестирования в 3DMark Vantage такой разгон обеспечил прирост производительности примерно на 28%.

Конфигурация тестового стенда

Тестирование производительности видеокарт осуществлялось со следующим комплектом оборудования:

. процессор: Intel Core i7 920 (2667@3700 МГц), LGA 1366;
. кулер: CoolerMaster Hyper N520, 2x92 mm fan, 1800 rpm;
. материнская плата: DFI LANPARTY DK X58-T3eH6, Intel X58 Express;
. оперативная память 3х2 GB, Kingston HyperX KHX2000C9D3T1K3/6GX, 1850 МГц, 8-8-8-20 CR1;
. винчестер: Samsung 160 GB, 7200 rpm, 16 MB;
. блок питания: FLOSTON 560 Вт (LXPW560W);
. шасси: Cooler Master Test Bench V 1.0.

Используемый в составе стенда процессор Intel Core i7 920 для Socket LGA 1366 был разогнан со штатной частоты 2667 до 3700 МГц, что является максимально возможным стабильным пределом для используемого экземпляра. При этом трехканальный комплект оперативной памяти Kingston HyperX KHX2000C9D3T1K3/6GX функционировал на частоте 1850 МГц при таймингах 8-8-8-25 CR1.

Тестирование проводилось в среде операционной системы Windows 7 Ultimate 64 bit с видеодрайверами ATI Catalyst 10.9 и NVIDIA 258.96 в среде операционной системы Windows 7 64-bit при экранных разрешениях 1280х1024, 1680x1050 и 1920x1080 (FullHD).

		SAPPHIRE Ultimate HD5550 1GB DDR2	SAPPHIRE Ultimate HD5670 1GB GDDR5	ATI Radeon HD 5750
3DMark Vantage	Performance	1807	5241	7927
	Extreme	945	2691	4285
Unigine Heaven 2.0
	1280x1024, 4xAA, tessel norm	7	18	25
	1680x1050, 4xAA, tessel norm	6	15	20
	1920x1200, 4xAA/4xAF, tessel extreme	3	7	10
Metro 2033: Benchmark
	1280x1024, AAA/4xAF	16	38	50
	1680x1050, AAA/4xAF	12	32	40
	1920x1200, AAA/4xAF	11	29	37
Colin McRae: DiRT 2
	1280x1024	15	36	50
	1680x1050	13	32	43
	1920x1200	11	29	41
BFBC2
	1280x1024	18	37	54
	1680x1050	14	30	44
	1920x1200	12	27	39
Batman: Arkham Asylum
	1280x1024	14	20	20
	1680x1050	12	20	20
	1920x1200	11	20	20
S.T.A.L.K.E.R.: COP
	1280x1024	7	15	27
	1680x1050	6	12	21
	1920x1200	5	10	18
Far Cry 2
	1280x1024	22	48	67
	1680x1050	16	41	58
	1920x1200	18	37	53
Crysis Warnead
	1280x1024	7	15	23
	1680x1050	5	11	17
	1920x1200	4	8	14
World in Conflict
	1280x1024	28	44	54
	1680x1050	19	37	46
	1920x1200	16	31	41

Итоги

Видеокарта SAPPHIRE Ultimate HD5550 1GB DDR2 является решением, в первую очередь подходящим для построения относительно недорогого, но полнофункционального развлекательного ПК без ориентации на серьезные 3D-игры. В этом случае карта порадует своего владельца всеми возможностями старших моделей серии HD 5ххх и полным отсутствием шума.

Однако, как неожиданно оказалось, SAPPHIRE Ultimate HD5550 1GB DDR2 обладает еще и довольно неплохим оверклокерским потенциалом. Поэтому, разогнав ускоритель, с ним можно попробовать поиграть и в серьезные игровые проекты, правда, с минимальными настройками качества изображения.

Александр Гуриненко
