Sapphire Ultimate HD5670 1GB GDDR5 – видеокарта для любителей тишины

Как известно, на сегодняшний день линейка видеокарт AMD (ATI) Radeon HD 5ххх является полностью сформированной, и никаких изменений в ней не предвидится. Топовые продукты серии уже заменяются "шестым" поколением, но до более доступных моделей очередь дойдет еще не скоро. При этом производителям видеокарт все же нужно постоянно привлекать все новых покупателей, поэтому уже существующие модели выпускаются во все новых модификациях. В начале года мы с вами уже рассматривали ускоритель Sapphire Radeon HD 5670, оснащенный оригинальной системой охлаждения Sapphire и позиционирующийся в начало нижнего ценового сегмента. Однако относительно невысокая цена графического процессора Redwood и постоянно растущая популярность "тихих" рабочих и развлекательных ПК побудили компанию к выпуску еще одной Sapphire Ultimate HD5670 1GB GDDR5, на этот раз с пассивной, а значит, абсолютно бесшумной системой охлаждения.

Технические характеристики

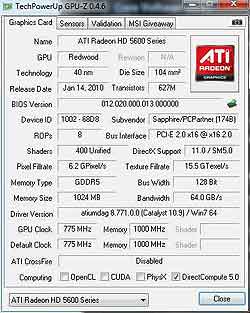

Характеристики видеокарты Sapphire Ultimate HD5670 1GB GDDR5 полностью соответствуют характеристикам ранее рассмотренной нами Sapphire Radeon HD 5670 и эталонного ускорителя AMD.

Очевидно, что главная "изюминка" рассматриваемой видеокарты – пассивная система охлаждения.

Система охлаждения

Итак, начнем с "изюминки". Пассивную систему охлаждения видеокарты Sapphire Ultimate HD5670 можно условно разделить на две части. Первая – это большая алюминиевая плитка с незначительным оребрением, закрывающая практически всю лицевую сторону платы.

В ее толщу запрессованы 3 медные никелированные тепловые трубки. Две из них диаметром 8 мм уносят тепло к относительно небольшому пакету тонких алюминиевых пластин. В пространстве пакет размещается над верхним торцом ускорителя, благодаря чему, несмотря на пассивную систему охлаждения, карта занимает пространство лишь одного слота. Это может прийтись как нельзя кстати, если Ultimate HD5670 будет использоваться на плате формата Micro ATX, где слотов для дополнительных устройств не так много, чтобы можно было безболезненно блокировать их системой охлаждения.
Третья трубка диаметром 6 мм служит для равномерного распределения тепла по объему главной плиты. К расплющенным концам всех трех трубок припаяна тонкая медная пластина, непосредственно контактирующая с кристаллом GPU. Для улучшения теплового контакта используется серая термопаста вязкой консистенции, по всей видимости, не склонная к быстрому высыханию.

Помимо этого, главная алюминиевая плита через пластичный термоинтерфейс отводит тепло и от четырех чипов видеопамяти, распаянных на лицевой стороне платы. Микросхемы на обороте остались без принудительного охлаждения, но зато к ним имеется свободный доступ окружающего воздуха, и они не будут разогреваться снизу.

Как уже говорилось выше, система пассивна, а значит, никаких вентиляторов здесь не предусмотрено, хотя на плате ввиду унифицированного дизайна все же присутствует соответствующий разъем.

Помимо этого, в составе Sapphire Ultimate HD5670 используется еще один, совсем крохотный силуминовый радиатор, охлаждающий полевые транзисторы преобразователя питания графического процессора.

Дизайн и компоновка

Видеокарта Sapphire Ultimate HD5670 основана на относительно небольшой и простой печатной плате.

Высота ее соответствует полноразмерному формату и даже больше (за счет радиатора), поэтому в низкопрофильный корпус ускоритель поставить не получится. Впрочем, этого в любом случае не позволила бы сделать система охлаждения, к тому же, как ни крути, но пассивный радиатор на достаточно производительном графическом процессоре – решение не для тесных корпусов HTPC.

Максимальное энергопотребление GPU Redwood составляет 61 Вт, поэтому для его питания вполне достаточно двухканального преобразователя напряжения. В данном случае используется схема с обычными полевыми транзисторами, полимерными алюминиевыми конденсаторами и корпусированными дросселями. Управление реализовано с помощью ШИМ-контроллера NEXSEM NX2422 с интегрированными драйверами MOSFET.

Один гигабайт видеопамяти набран с помощью восьми гигабитных чипов GDDR5, распаянных по обе стороны платы. Используются чипы Samsung K4G10325FE- HC05 со штатной рабочей частотой 1000 (4000) МГц, что полностью соответствует номиналу карты. Какого-либо запаса для гарантированного разгона здесь, увы, не осталось. Питание чипов организовано с помощью одноканального преобразователя, управляемого простейшим слаботочным линейным регулятором напряжения uP7711.

Дополнительной подпитки видеокарты не требуется. Ввиду низкого энергопотребления SAPPHIRE Ultimate HD5670 вполне хватает и того, что обеспечивает разъем PCI Express 2.0 x16.

Панель видеовыходов выглядит достаточно просто, но все необходимое здесь присутствует.

В частности, есть цифро-аналоговый DVI-I, HDMI и пока еще слабо востребованный Display Port. С помощью поставляемого в комплекте переходника HDMI можно легко трансформировать в DVI, что позволит подключить к ускорителю второй монитор с соответствующим входом. Для поддержки старых дисплеев, оснащенных только VGA (D-Sub), в комплекте имеется еще один переходник с DVI-I на D-Sub.

Эксплуатация и разгон

Использоваться видеокарта Sapphire Ultimate HD5670 1GB GDDR5 может совершенно по-разному, хотя нужно признать, что "тишины" в первую очередь хочется от рабочих и медиа-ПК. Право слово, во время методичного отстрела врагов в 3D-шутерах или в динамичных гонках шум как-то не особо или совсем не заметен. Однако Radeon HD 5670 все же предоставляет неплохой уровень производительности в играх, поэтому для этих целей карта тоже может использоваться.

В режиме простоя или 2D, что характерно для рабочего ПК, Sapphire Ultimate HD5670, как и все видеокарты Radeon HD 5ххх, понижает частоты GPU и VRAM до 157 и 300 (1200) МГц соответственно. В таком режиме температура графического процессора не превышала 42°С при окружающей 25°С. Воспроизведение HD-видео вызывает увеличение частот до 400 и 450 (1800) МГц, а рабочая температура GPU возрастает до 50°С.

Наконец, традиционный тест на максимальный разогрев с помощью утилиты FurMark прогрел графический процессор до 77°С.

Во всех случаях температуры вполне приемлемы, особенно если не забывать, что при всем этом Sapphire Ultimate HD5670 остается абсолютно бесшумной.

Что касается разгона, то память карты удалось ускорить до 1117 (4468) МГц. С графическим процессором дела обстоят хуже. Его удалось разогнать лишь до 832 МГц, тогда как GPU рассмотренного нами ранее Sapphire Radeon HD 5670 легко покорились 850 МГц. Вполне возможно, что дело здесь в некотором снижении напряжения питания GPU производителем в целях уменьшения нагрева, что понадобилось из-за использования пассивной системы охлаждения. Впрочем, может быть причиной всему и неудачный экземпляр GPU. В любом случае такой разгон, согласно результатам теста 3DMark Vantage, позволил увеличить производительность карты примерно на 8-10%.

Конфигурация тестового стенда

Тестирование производительности видеокарт осуществлялось со следующим комплектом оборудования:

. процессор: Intel Core i7 920 (2667@3700 МГц), LGA 1366;

. кулер: CoolerMaster Hyper N520, 2x92 mm fan, 1800 rpm;

. материнская плата: DFI LANPARTY DK X58-T3eH6, Intel X58 Express;

. оперативная память 3х2 GB, Kingston HyperX KHX2000C9D3T1K3/6GX, 1850 МГц, 8-8-8-20 CR1;

. винчестер: Samsung 160 GB, 7200 rpm, 16 MB;

. блок питания: FLOSTON 560 Вт (LXPW560W);

. шасси: Cooler Master Test Bench V 1.0.

Используемый в составе стенда процессор Intel Core i7 920 для Socket LGA 1366 был разогнан со штатной частоты 2667 до 3700 МГц, что является максимально возможным стабильным пределом для используемого экземпляра. При этом трехканальный комплект оперативной памяти Kingston HyperX KHX2000C9D3T1K3/6GX функционировал на частоте 1850 МГц при таймингах 8-8-8-25 CR1.

Тестирование проводилось в среде операционной системы Windows 7 Ultimate 64-bit с видеодрайверами ATI Catalyst 10.9 и NVIDIA 258.96 в среде операционной системы Windows 7 64-bit при экранных разрешениях 1680x1050, 1920x1080 (FullHD) и (в случае Sapphire HD5870 2GB GDDR5 (Eyefinity 6 Edition)) - 5760x1080. Ниже можно ознакомиться со списком тестовых приложений, после чего мы переходим к полученным результатам.

		NVIDIA GeForce GTX 450	ATI Radeon HD 5750	SAPPHIRE Ultimate HD5670
3DMark Vantage	Performance	8577	7927	5241
	Extreme	4761	4285	2691
Unigine Heaven 2.0	1280x1024, 4xAA, tessel norm	31	25	18
	1680x1050, 4xAA, tessel norm	25	20	15
	1920x1200, 4xAA/4xAF, tessel extreme	13	10	7
Metro 2033: Benchmark	1280x1024, AAA/4xAF	49	50	38
	1680x1050, AAA/4xAF	40	40	32
	1920x1200, AAA/4xAF	36	37	29
	1280x1024, AAA/16xAF	16	15	12
	1680x1050, AAA/16xAF	12	13	10
	1920x1200, AAA/16xAF	11	12	9
Colin McRae: DiRT 2	1280x1024	52	50	36
	1680x1050	44	43	32
	1920x1200	40	41	29
	1280x1024, 4xMSAA/16xAF	39	40	28
	1680x1050, 4xMSAA/16xAF	35	34	25
	1920x1200, 4xMSAA/16xAF	32	32	22
BFBC2	1280x1024	54	54	37
	1680x1050	42	44	30
	1920x1200	38	39	27
	1280x1024, 4xAA/16xAF	45	44	31
	1680x1050, 4xAA/16xAF	35	36	25
	1920x1200, 4xAA/16xAF	31	32	22
Batman: Arkham Asylum	1280x1024	91	20	20
	1680x1050	52	20	20
	1920x1200	47	20	20
	1280x1024, 4xAA/16xAF	53	20	20
	1680x1050, 4xAA/16xAF	45	20	20
	1920x1200, 4xAA/16xAF	40	20	20
S.T.A.L.K.E.R.: COP	1280x1024	35	27	15
	1680x1050	27	21	12
	1920x1200	23	18	10
	1280x1024, 4xAA/16xAF	26	19	12
	1680x1050, 4xAA/16xAF	20	15	10
	1920x1200, 4xAA/16xAF	17	13	8
Far Cry 2	1280x1024	81	67	48
	1680x1050	70	58	41
	1920x1200	65	53	37
	1280x1024, 4xAA/16xAF	65	51	34
	1680x1050, 4xAA/16xAF	54	43	29
	1920x1200, 4xAA/16xAF	50	39	26
Crysis Warnead	1280x1024	23	23	15
	1680x1050	18	17	11
	1920x1200	14	14	8
	1280x1024, 4xAA/16xAF	20	19	11
	1680x1050, 4xAA/16xAF	14	15	8
	1920x1200, 4xAA/16xAF	13	13	6
World in Conflict	1280x1024	55	54	44
	1680x1050	44	46	37
	1920x1200	39	41	31
	1280x1024, 4xAA/16xAF	39	37	25
	1680x1050, 4xAA/16xAF	28	29	19
	1920x1200, 4xAA/16xAF	25	25	16

Итоги

Видеокарта Sapphire Ultimate HD5670 1GB GDDR5 может стать просто замечательным решением для рабочего ПК с хорошими мультимедийными возможностями. В этом случае абсолютно бесшумная система охлаждения, встроенный аппаратный декодер видеоконтента, DVI и HDMI-выход придутся как нельзя кстати. С другой стороны, в современных играх карта также "чувствует себя" достаточно неплохо, поэтому сыграть на досуге во что-нибудь "свежее" без максимальных настроек качества 3D на ней тоже можно, причем не нарушая комфортной тишины.

Александр Гуриненко
